双相钢vs316欧洲买球：选材决策指南

在耐腐蚀材料选择中，双相钢和316欧洲买球的抉择需要基于工况环境、力学要求和成本效益综合判断。以下是关键对比与选型逻辑：

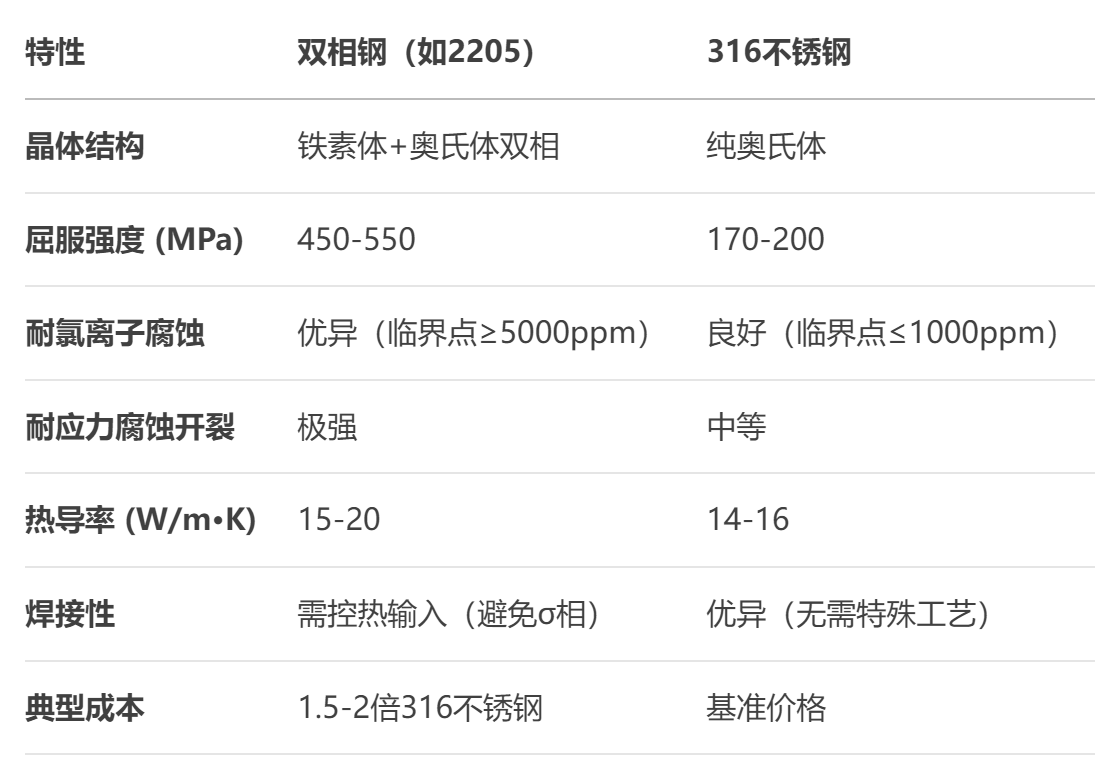

一、核心性能对比

二、优先选择双相钢的场景

1. 高应力+腐蚀环境

海洋工程：海水淡化设备、海底管道（抗Cl⁻腐蚀+高强减重）

石油化工：含H₂S/CO₂的油气管道（抗硫化物应力开裂）

压力容器：需减薄壁厚时（强度是316的2倍）

2. 极端腐蚀介质

案例：

含氯废水处理（Cl⁻ >1000ppm）

热浓硫酸（93%浓度，<50℃）

3. 低温与高温交替工况

双相钢在-50℃~300℃范围内性能稳定，优于316的低温脆性。

三、优先选择316欧洲买球的场景

1. 卫生与成型需求

食品医疗：手术器械、乳品管道（奥氏体更易抛光至Ra<0.4μm）

复杂构件：需深冲/旋压加工（316延展性更佳）

2. 弱腐蚀常规环境

建筑装饰：幕墙、电梯（成本敏感+美观需求）

普通化工：稀硫酸/碱液（pH 4-10，常温）

3. 焊接工艺受限时

316无需焊后热处理，适合现场施工。

四、成本效益分析

全生命周期成本：

双相钢虽初始成本高，但在苛刻环境下寿命可达316的3倍（如海水泵阀）。

失效风险成本：

316在含氯环境中可能发生点蚀，导致突发维修（化工设备停机损失可达$10k/小时）。

五、特殊注意事项

双相钢加工要点：

切削速度需降低20%（相比316）

焊接时控制层间温度<150℃（避免σ相脆化）

316欧洲买球升级选项：

可选316L（超低碳）提升焊后耐蚀性

添加Mo的316Ti（0.5%钛）改善高温性能

结论：

选双相钢：高腐蚀+高应力+长寿命需求

选316欧洲买球：成型/卫生优先+温和环境

通过量化腐蚀速率（如mm/year）和应力计算，可进一步精确选型。建议对关键部件进行加速腐蚀试验（如ASTM G48方法A）验证材料表现。
